  • BJ45保温截止阀

BJ45保温截止阀

  • 所属类别:截止阀系列
  • 产品名称:BJ45保温截止阀
  • 产品标签:SZBJ45保温截止阀,保温夹套截止阀,夹套保温阀
  • 更新时间:2021/1/15 15:53:22
  • 保温截止阀,是主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质,是BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中。

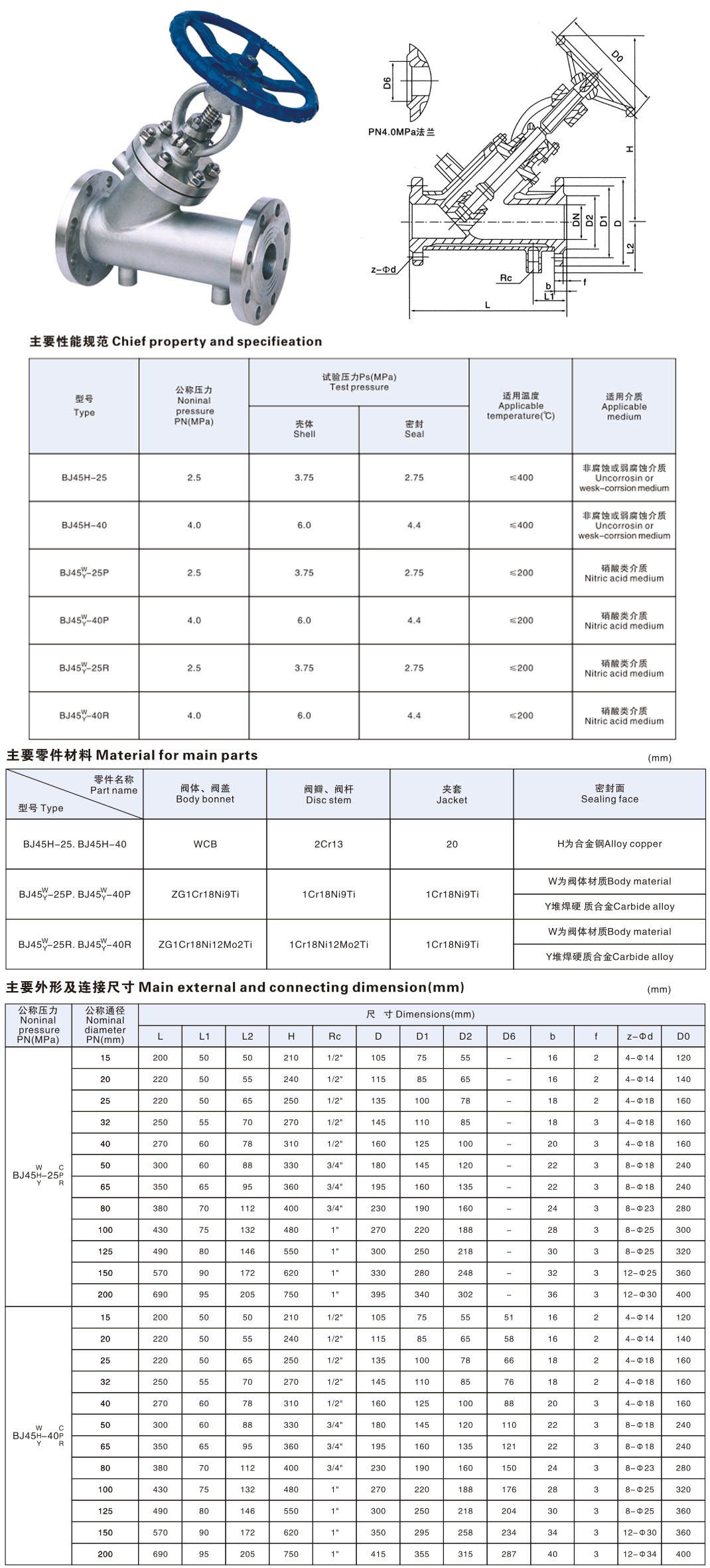

    BJ45保温截止阀产品性能规范

    该阀适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。

    型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
    壳体 密封
    BJ45W-25P 2.5 3.75 2.75 ≤200 硝酸类 ≤1.0
    BJ45W-40P 4.0 6.0 4.4
    BJ45W-64P 6.4 9.0 6.6
    BJ45W-25R 2.5 3.75 2.75 硝酸类
    BJ45W-40R 4.0 3.0 4.4
    BJ45W-64R 6.4 9.0 6.6
    I型主要外形尺寸和连接尺寸(II型法兰大一级)
    公称压力PN 公称通径DN 尺寸
    L D D1 D2 D3 B1 fo B D6 3-G Z-Φd H H1 Do
    2.5

    4.0

    15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
    20 190 115 85 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
    25 210 135 100 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
    32 230 145 110 85 60 8 4 18 76 1/2 4-Φ18 338 375 160
    40 260 160 125 100 72 8 4 20 88 1/2 4-Φ18 360 386 160
    50 300 180 145 120 94 8 4 22 110 1/2 8-Φ18 410 450 240
    65 340 195 160 135 105 8 4 22 121 1/2 8-Φ18 440 485 240
    80 380 230 190 160 128 11 4.5 24 150 1/2 8-Φ23 540 600 280
    100 430 270 220 188 154 11 4.5 28 176 1/2 8-Φ25 560 625 320
    125 490 300 250 218 182 11 4.5 30 204 1/2 8-Φ25 625 737 360
    150 550 330 280 248 212 11 4.5 32 204 1/2 12-Φ25 720 790 360
    主要零件材料
    零件名称 阀体、阀盖 阀瓣 垫片
    BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钛钢 铬镍钛钢+硬质合金 聚四氟乙烯
    BJ45W-25P、BJ45W-40P、BJ45W-64P 铬镍钼钛钢 铬镍钼钛钢+硬质合金 聚四氟乙烯
