  • HC44X橡胶瓣止回阀

HC44X橡胶瓣止回阀

  • 所属类别:水利阀门系列
  • 产品名称:HC44X橡胶瓣止回阀
  • 产品标签:SFCV/HC44X橡胶瓣止回阀,软密封旋启式止回阀
  • 更新时间:2021/1/19 15:17:34
  • 产品概述:

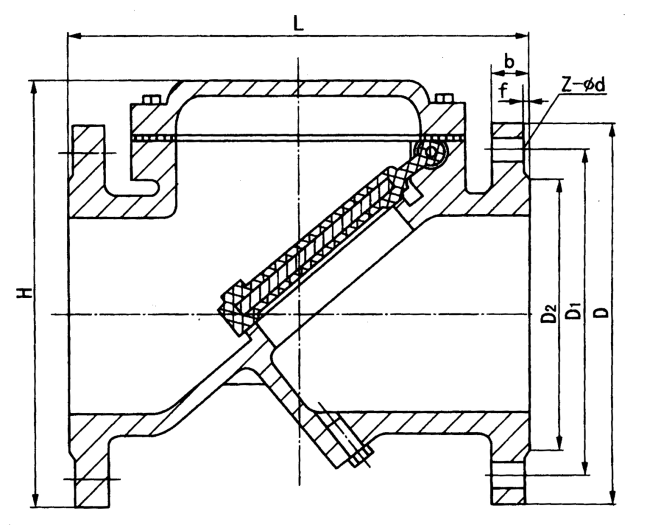

    SFCV、HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。橡胶瓣止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

    结构特点:

    1、具有水头损失小,不易堆积杂物,维修简便等特性。

    2、该阀采用全流面积式设计,具有水头损失小,不易堆积杂务,维修简便等特性。

    3、该阀主要适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害。

    4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命较长。

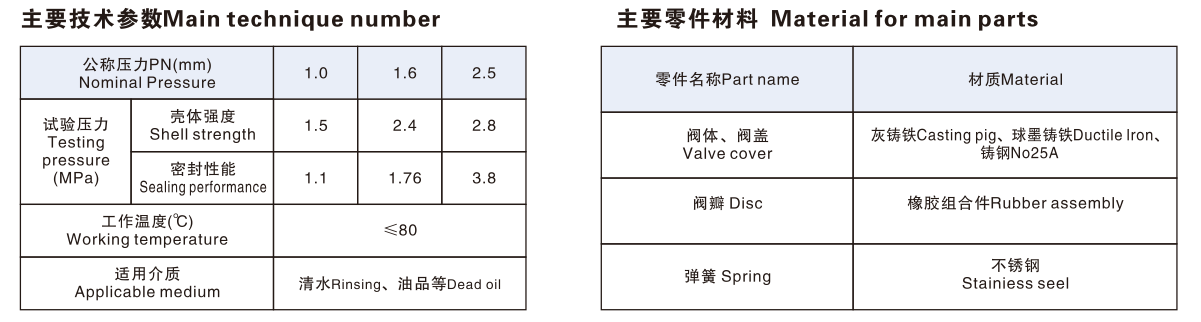

    主要技术参数:

    公称压力:1.0~1.6MPa

    公称通经:50~600mm

    适用介质:水及弱腐蚀性流体

    适用温度:0~80℃

    法兰标准:GB/T 17241.6 GB/T 9113

    试验标准:GB/T 13927 AP 1598

    公称压力(Mpa)

    1.0

    1.6

    壳体试验压力(Mpa)

    1.5

    2.4

    密封试验压力(Mpa)

    1.1

    1.76

    适用温度℃

    <80

    适用介质

    清水、油品

    主要零件材料:

    阀体、阀盖

    铸铁、灰铸铁、碳刚(铸钢、WCB)

    阀瓣

    橡胶组合件

    弹簧

    不锈钢

    橡胶止回阀:

    结构特点及用途Structrues charcteristics and usahe

    本阀阀瓣外层披覆橡胶制成,阀瓣开关寿命可达100万次,采用全流面积式设计,具有水头损失小,不易堆积杂物,维修简单等特点。

    适用于给排水管路系统,安装于管路中或水泵出口处,以防止介质倒流及水锤对管路与泵的损害,本阀还可安装在蓄水池进出口水的

    旁通管上,以辅助池水倒流至给水系统中。
