HH49X微阻缓闭蝶式止回阀

  • 所属类别:水利阀门系列
  • 产品名称:HH49X微阻缓闭蝶式止回阀
  • 产品标签:HH49X止回阀,防水锤止回阀,微阻缓闭蝶式止回阀
  • 更新时间:2021/1/19 16:50:16
  • HH49X微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质倒流,又能有效的限制破坏性水锤,保证管线的使用安全。不宜适用于含有固体颗粒和粘度较大的颗粒介质。

    微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。

    HH49X微阻缓闭蝶式止回阀

    产品名称:微阻缓闭止回阀

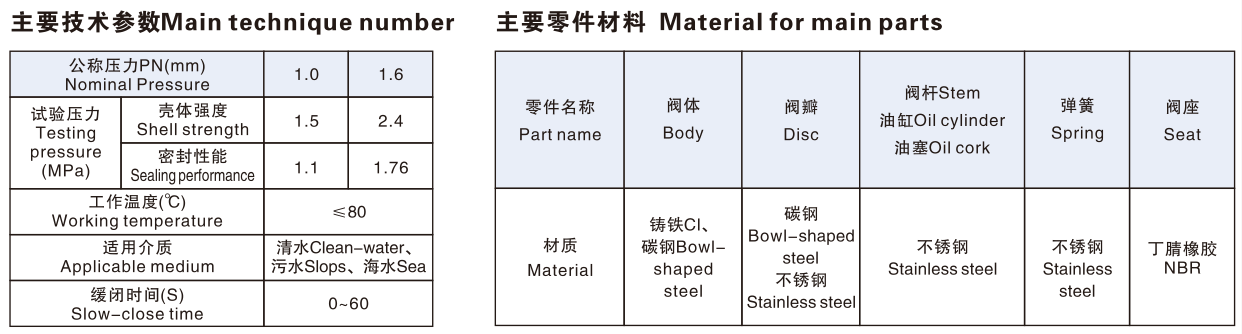

    产品型号:HH49X,HH46X,HH48X

    适用介质:水油

    缓闭时间:3-60秒

    公称压力:1.0-2.5MPA

    公称通径:40-800mm

    适用温度:0-80℃(如有需要可达200℃)

    法兰标准:GB/T 17241.6GB/T9113

    试验标准:GB/T 13927 AP1598

    产品简介

    HH49X微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质倒流,又能有效的限制破坏性水锤,保证管线的使用安全。不宜适用于含有固体颗粒和粘度较大的颗粒介质。

    微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。

    产品详情

    主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。其原理主要依靠进口介质的推力作用,将两块阀瓣平稳推开。在此同时,进口的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。

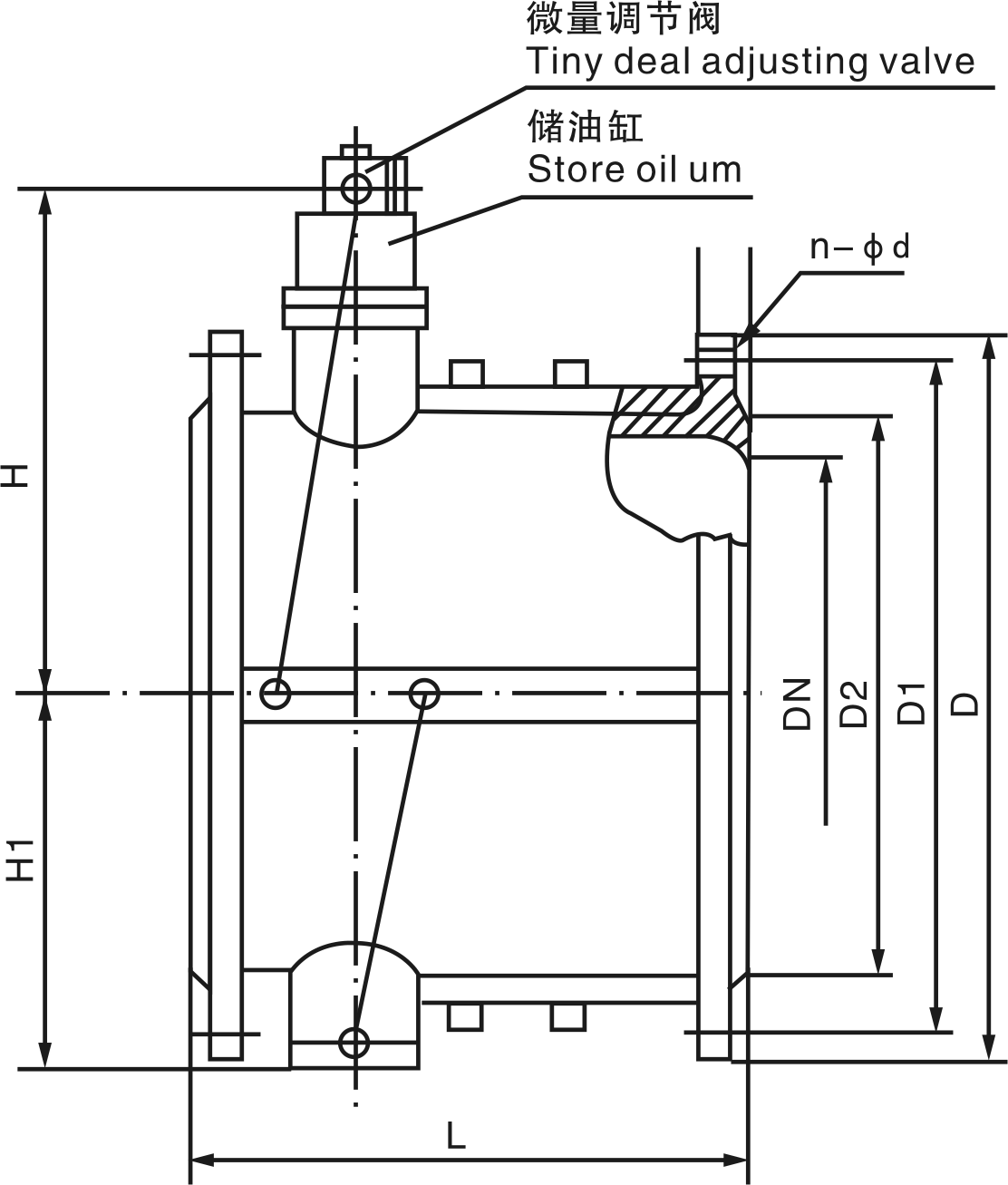

    连接尺寸

    DN

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    700

    800

    900

    1000

    L

    140

    150

    170

    180

    190

    200

    210

    230

    250

    270

    290

    310

    330

    350

    390

    430

    470

    510

    550

    H

    200

    215

    225

    235

    280

    290

    310

    350

    415

    450

    480

    550

    585

    290

    720

    780

    840

    990

    1050

    H1

    88

    98

    108

    118

    130

    148

    172

    210

    240

    264

    297

    324

    351

    480

    434

    491

    549

    600

    655

    微阻缓闭蝶阀止回阀:

    结构特点及用途Structures charcteristics and usahe

    本阀是安装于管路中或水泵出口处用于泵停机时防止管路中压差水锤冲击水泵倒转的安全装置。具有结构新颖、体积小、重量轻、流体

    阻力小、密封可靠、启闭平稳、使用寿命长、有较好节能效果等特点。

    适用于给排水、消防、暖通等系统的有关管路或泵出口处防止介质倒流所产生的水锤对泵与管路的损害,形成消声效果。
