  • H71对夹式止回阀

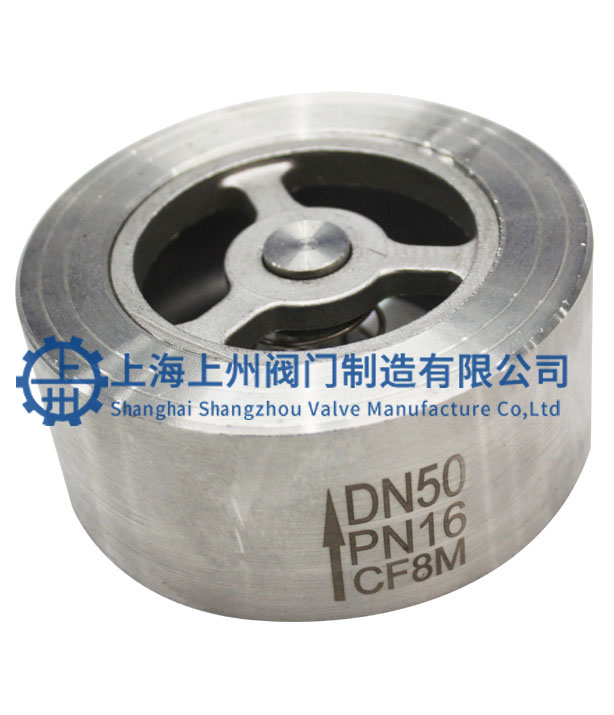

H71对夹式止回阀

  • 所属类别:止回阀系列
  • 产品名称:H71对夹式止回阀
  • 产品标签:H71W对夹蝶式止回阀,对夹升降式止回阀,H71X对夹止回阀
  • 更新时间:2021/1/15 14:02:44
  • 一、H71对夹升降式止回阀概述:

    该阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流,具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。

    1 设计规范按JB/T8937 API594 API6D

    2 结构长度按JB/T8937 API594 API6D DIN3202

    3 4阀门检验和实验按GB/T13927 JB/T9092 API598

    二、H71对夹升降式止回阀主要技术参数:

    型号

    公称压力PN(MPa)

    试验压力PS(MPa)

    工作温度(℃)

    适用介质

    壳体

    密封

    H71W-16T

    1.6

    2.4

    1.76

    ≤200

    水、蒸体、油品等

    H71H-25Q

    2.5

    3.75

    2.75

    ≤235

    H71W-25H

    ≤300

    H71W-25P

    ≤200

    硝酸等腐蚀性介质

    H71W-40H

    4.0

    6.0

    4.4

    ≤300

    水、蒸体、油品等

    H71W-40P

    ≤200

    硝酸等腐蚀性介质

    H71对夹升降式止回阀主要零件材料:

    规格型号

    阀体

    阀瓣

    弹簧

    H71H-16Q、H71H-25Q

    QT400-15

    25

    50CrCA

    H71W-25H、H71W-40H

    2Cr13

    1Cr13

    1Cr18Ni9Ti

    H71W-16P、H71W-25P

    ZG1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    流体力学性能:H71对夹升降式止回阀的流体阻力系数、流量系数及开启压力:

    公称通径

    阀门全开启时的流体阻力系数

    常温下阀门全开启时的水讲E量系数

    流体的流向

    DN

    NPS

    Kvm3=/h

    CVU.S

    CVU.K

    开启压力近似值KPa

    15

    1/2

    6.4

    2.6

    3.0

    2.5

    3

    2

    2.5

    20

    3/4

    5.1

    6.4

    7.5

    6.3

    3

    2

    2.5

    25

    4

    4.1

    12.6

    14.8

    12.3

    3

    2

    2.5

    32

    11/4

    4.1

    19.7

    23.1

    19.3

    3

    2

    2.5

    40

    11/2

    3.8

    29.5

    63.9

    28.9

    3

    2

    2.5

    50

    2

    3.5

    54.6

    99.9

    63.5

    3

    2

    2.5

    65

    21/2

    3.5

    85.4

    150

    83.7

    3

    2

    2.5

    80

    3

    3.2

    128

    286

    125

    3

    2

    2.5

    100

    4

    2.8

    244

    286

    249

    3

    2

    2.5

    125

    5

    2.9

    375

    439

    368

    3

    1

    2.2

    150

    6

    3.1

    522

    611

    512

    3

    1

    2.2

    200

    8

    3.2

    915

    1070

    897

    3

    1

    2.2

    H71对夹升降式止回阀主要连接尺寸

    公称通径DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    结构长度

    长系列

    25

    31.5

    35.5

    40

    45

    56

    63

    71

    80

    110

    125

    160

    短系列

    16

    19

    22

    28

    31.5

    40

    46

    50

    60

    90

    105

    140

    对夹式止回阀说明:

    对夹式止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。

    对夹式止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。止回阀根据材质的不同,可以适用于各种介质的管路上。止回阀安装在管路上,即成为这一完整管路的流体部件之一,其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来,阀瓣的关闭特性又对流体流动状态产生发作用。

    1、设计与制造 Design manufacfure according:GB/T 12235-89

    2、结构长度 Face to face:GB/T12221-89

    3、法兰标准 Flange standard:JB/T79-94

    4、阀门检查和试验 Valve check and test according:GB/T13927-92
