H74对夹旋启式止回阀

所属类别：止回阀系列

产品名称：H74对夹旋启式止回阀

产品标签：H74W薄片止回阀,蝶型旋启式止回阀

更新时间：2021/1/20 14:31:38

一、产品概述：

H74薄型对夹旋启止回阀，是一种圆片式超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。薄型止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。

二、产品特点：

1、水平管道或垂直管道均可使用，安装方便；

2、阀瓣关闭快速，水锤压力小；

3、动作灵敏、密封性能好；

4、流道通畅、流体阻力小；

5、阀瓣行程短、关阀冲击力小；

6、整体结构、简单紧凑、造型美观；

7、使用寿命长、可靠性高。

三、型号解析

阀门类型	驱动方式	连接方式	结构形式	密封材质	压力等级（PN）	阀体材质
H-薄型止回阀	自动	7	4	H、X	16	C/P

四、薄型对夹旋启止回阀参数

型号	公称通径	试验压力		适用温度		适用介质
型号	公称通径	壳体	密封	硬密封	软密封	适用介质
H74H（X）-10	1.0	1.5	1.1	≤400℃	≤120℃**** ≤250℃	油、水、酸碘等液体
H74H（X）-16	1.6	2.4	1.76
H74H（X）-25	2.5	3.75	2.75
H74H（X）-40	4.0	6.0	4.4

五、标准产零件材料组合

阀体	碳钢，不锈钢
阀板	碳钢，不锈钢，CF8
O-型环	丁腈或乙丙橡胶，氟化橡胶
螺钉垫圈	不锈钢
吊环	碳钢

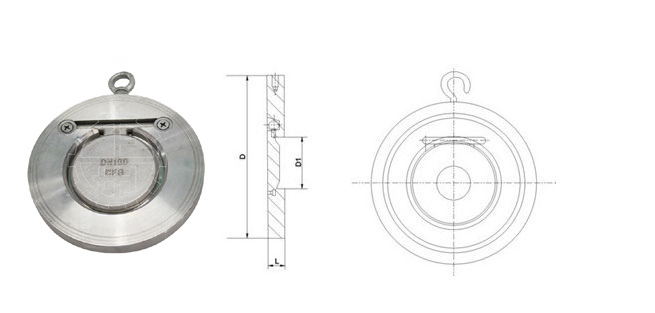

六、H74薄型对夹旋启止回阀主要尺寸

公称通径	D	L		D
公称通径	D	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	750
